详细介绍

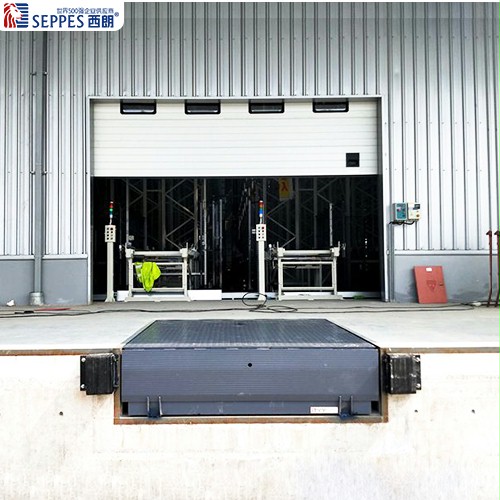

电动液压装卸货平台是物流出货口位置的标准设备。平台运行时,平台升起,和斜坡,转弯打开。该平台唇板降低,直到,直到它达到了车身的地板上。装卸平台完成提升后,唇降低,平台返回到原来的位置。安装可以进行集成和悬置的方式。
应用领域
仓库、出货码头等
优点
所有板材均硼砂处理
自动化焊接
耐低温(-30℃)
配合防雨门封门罩、提升门一整套出货系统。
设计
颜色两种可选
RAL 9005黑色
RAL 5005蓝色
设计
1.唇板
2.侧帘式安全挡板
3.唇板油缸
4.台班支撑钢
5.提升缸
6.液压泵
7.密封橡胶条
8.黄黑条警示条
9.基座
10.控制单元
施工现场基坑图
安装方法
内置安装 | |
外置安装 |
标准设计
标准斜坡400毫米。倒角35毫米。一件式,要求车厢尺寸大小统一。 |
分段斜坡。倒角35毫米。进行用3段。折叠的一个或两个侧面区段允许具有宽度比标准小的台车。仅适用于的6000公斤平台的起重能力。 |
楔形斜坡。倒角35毫米。一体,没有区段。它在停放车辆是不完全在码头的中心的情况下使用,避免了对车辆的损坏,以及对具有不同宽度的汽车工作。 |
基本设备
平台 | |
用于控制单元的线管 | |
侧密封件 |
附加设备
技术特点
参数 | 值 | 备注 |
---|---|---|
长度mm | 2500/3000/3500/4000/4500 | |
重量,kg | 820/960/1100/1250/1400 | |
允许值的负载,公斤(千牛) | 6 000(60)/ 10 000(100) | |
最大点负荷,牛顿/平方毫米 | 1.3 顶板6毫米 | |
最大点负荷,牛顿/平方毫米 | 6.5 顶板8毫米 | |
功率,W | 750 液压泵驱动 | |
电源, | 380,3相 | |
控制器电源, | 24 控制电压 | |
防护等级 | IP54 | |
油墨层的厚度为不小于微米 | 60 | |
温度范围,℃下 | -30至+50 | |
提升油缸的数目 | 1 | 2(选项) |
使用液压油 | 美孚DTE10 EXCEL |
生产操作条件
1.为了确保登车桥可靠,不间断运行,建议定期的技术检查和维护。
2.在登车桥区域没有人和货物。
3.在登车桥的运行,门必须是完全开放的。
4.确保车停在正确的位置。
5.装载/卸载之前,请确保该车道是整个车身的宽度。
6.控制单元必须位于操作者可以随时看到装货/卸货的过程。
质保
购买安装日起1年。
附加说明
1.设备吊装:
- 叉车(最小容量 - 35千牛,叉长度 - 不小于2000mm)的;
- 一个起重机(最小容量 - 20千牛)。
2.设备安装:
- 焊接机(5-200 A)或类似的;
- 电极用于焊接为3mm。
